維護型低配方案:BOMS 分布式蓄電池在線監測及自動維護系統

發布時間:2021-11-08 10:03:59
BOMS 分布式蓄電池在線監測及自動維護系統
主要應用于通信電源、UPS、EPS、直流操作電源、高壓直流電源等后備應急電源蓄電池的在線實時監測、自動維護和智能管理。及時了解蓄電池組的實際運行狀態和健康狀況,掌控安全風險,簡化蓄電池組的日常檢測和維護工作,減少電池故障,延長電池壽命。是蓄電池巡檢和維護不可缺少的重要手段。
維護型低配方案:BOMS 分布式蓄電池在線監測及自動維護系統


一、 系統功能

1. 實時監測電池組充放電狀態、總電壓、充放電電流、環境溫度、各單體電池電壓、單體內阻、負極柱溫度、極柱漏液、剩余容量(SOC)、放電可持續時間。
2. 組網:能夠接入動力環境監控系統,同時也能獨立組網,實現對蓄電池組的全面監測和統一智能管理。
3. 告警和預警:及時發現電池故障并發出告警,智能分析提前預警。
4. 在線自動維護功能:在浮充狀態下對電池組進行在線自動均衡維護,對欠充電池自動進行限壓小電流補償充電,保持電池組電壓的一致性,防止電池長期欠充硫化或長期過充失水。從而減少電池故障,延長電池壽命。
5. 極柱漏液監測功能:(選配)配置漏液傳感器,準確定位極柱漏液電池。
6. 現場能夠查看監測數據、參數設置、手動內阻測試、查詢歷史告警數據。
7. 每節電池配置一個單體電池監測維護模塊,模塊之間采用手拉手環形通信方式,能自動編號,方便安裝和后期維護。
8. 通信接口及協議:1路上行RS485,1路干接點、開放式標準MODBUS協議
9. 后臺監控軟件,B/S架構,網頁方式瀏覽、配置手機APP。
10. 告警方式:現場聲光告警,軟件支持郵件、短信(配短信貓)、手機APP告警。
11. 軟件的實時數據展示方式:列表(數據表格)和圖表(柱狀圖和趨勢圖),選擇任何一節電池參數可自動生成24小時內的歷史曲線圖。電池均衡度(電壓、內阻、溫度)直觀顯示。
12. 軟件具有權限管理、資產管理、告警管理、歷史數據查詢、分析、報表功能。具有智能專家分析系統,對監測數據進行自動分析并提供維護建議。

二、 系統性能

1. 高精度:采用電子高精密測量技術,基礎電壓測量精度可以達到微伏級別,能準確測量電池內阻,針對性的抗干擾電路設計結合多種內阻測試模式,浮充狀態下準確測量電池內阻。內阻測量精度可以通過千分之一的標準電阻進行驗證。和福祿克或日置內阻儀測試結果基本一致。
2. 獨立供電:采用不間斷電源手拉手獨立供電,和通信線纜一起采用六芯阻燃線連接。
3. 安全保護:具有過壓、過流、過溫、短路、反接保護功能,確保系統本身安全可靠。

三、 參數指標

1. 蓄電池組充放電狀態監測:充電、放電、浮充
2. 蓄電池組總電壓監測:范圍0~1000V 精度<0.2%
3. 充放電電流監測:范圍0~1000A 精度<1%
4. 單體電池電壓:范圍2V 0~3V   12V 0~16.5V  精度<0.1%
5. 單體電池內阻:范圍0~65535μΩ 測量精度<2%  重復精度<2%
6. 單體電池溫度:-35℃~+125℃   精度<0.5℃
7. SOC精度:<10%
8. 數據刷新頻率<5S
9. 輸入絕緣電阻:≥10MΩ,600V
10. 通訊參數:波特率(4800/9600/19200/38400bps)可設
11. 工作電源:外接 DC12V
12. 溫度:-20℃~85℃,濕度10%~80%,無冷凝
13. 單體電池的漏液監測(選配):每個極柱周?chē)贾秒姵芈┮簜鞲衅?,準確定位極柱漏液電池。

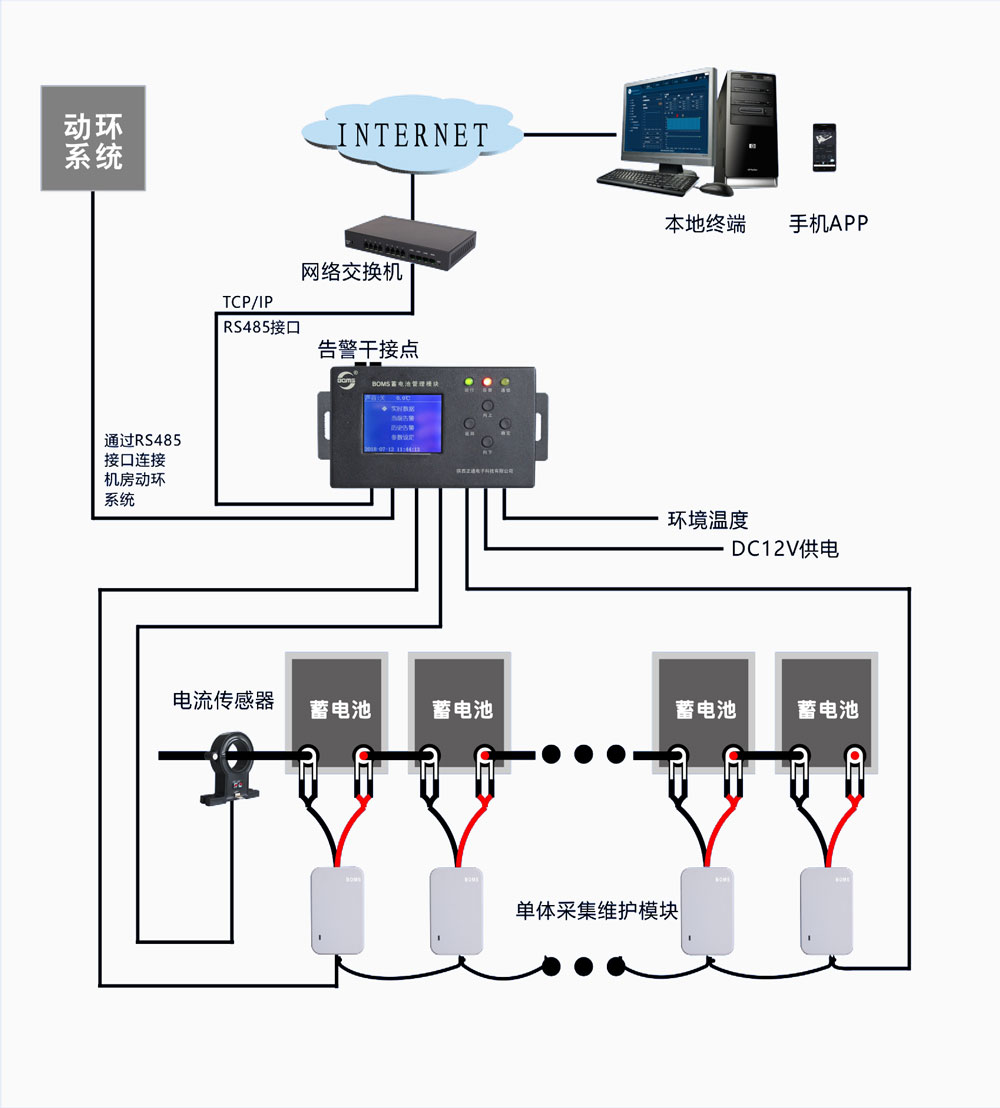

四、 系統組成

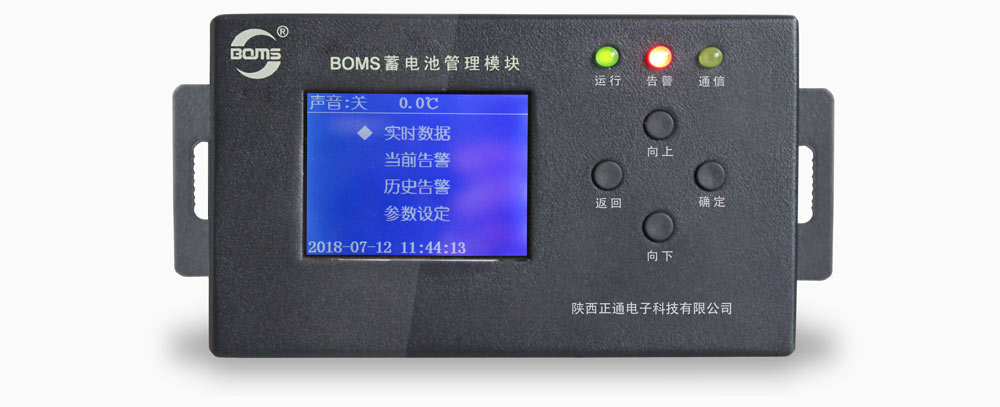

蓄電池管理模塊ZHT-JMM01

1. 蓄電池管理模塊ZHT-JMM01:負責蓄電池在線數據管理及顯示的裝置,能夠顯示蓄電池的實時數據、當前告警、歷史告警數據查詢、參數設定等,直接無需通過軟件或其他設備就可以對單節模塊進行編號,采集電池組充放電電流數據,將監測的數據向上傳輸。具有2路干接點,2路RS485接口。
蓄電池管理模塊ZHT-JMM01

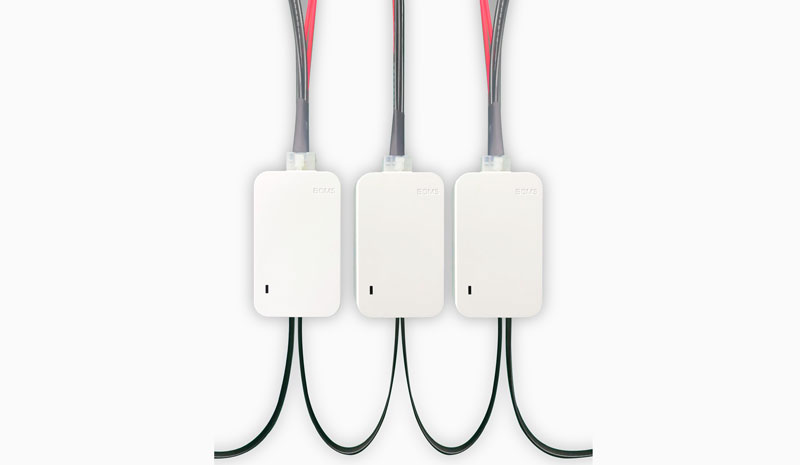

2. 單體監測維護模塊ZHT-MM:每個模塊監測1節電池,采集電池單體電壓、內阻、極柱溫度、極柱漏液和自動均衡維護。模塊之間采用手拉手環形通信方式,具有自動編號功能,安裝時無需逐一手動編號。采用不間斷電源手拉手獨立供電,和通信線纜一起采用六芯阻燃線連接。
3. 采集維護線纜:標準配件(阻燃線),每個單體監測維護模塊配置1束。
4. 極柱溫度傳感器:監測電池極柱溫度。
5. 霍爾電流傳感器:監測電池組充放電電流。
6. 極柱漏液傳感器(選配):布置安裝在電池極柱周?chē)?,負責監測電池極柱漏液。
7. 電源適配器:AC220V/DC12V或DC48/DC12V或DC220/DC12V;根據現場情況選擇配置。

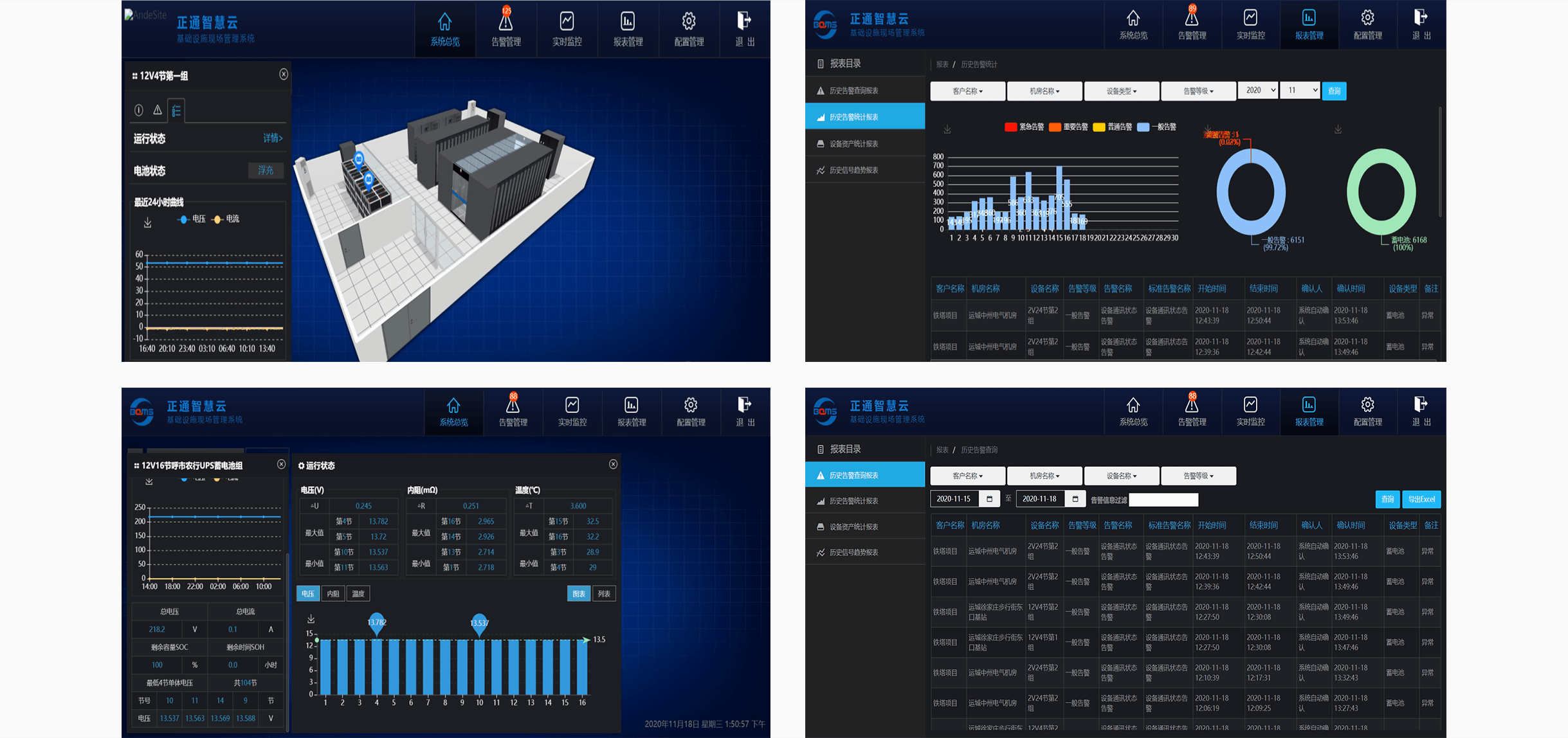

蓄電池監控平臺軟件
8. 監控平臺軟件:采用B/S結構設計,網頁方式瀏覽,支持云服務,響應速度快,人機界面友好。監控分析軟件功能強大,可對歷史數據進行查詢、分類、自動生成柱狀圖、趨勢圖,并可自定義生成報表,具備智能專家分析系統,對監測數據進行自動分析并提供維護建議。

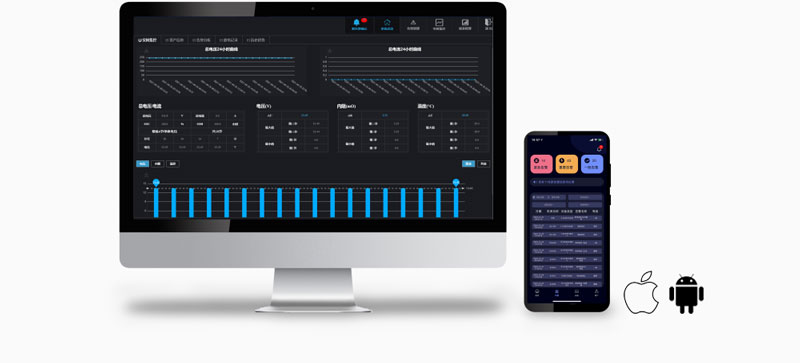

蓄電池監控軟件
蓄電池監控軟件

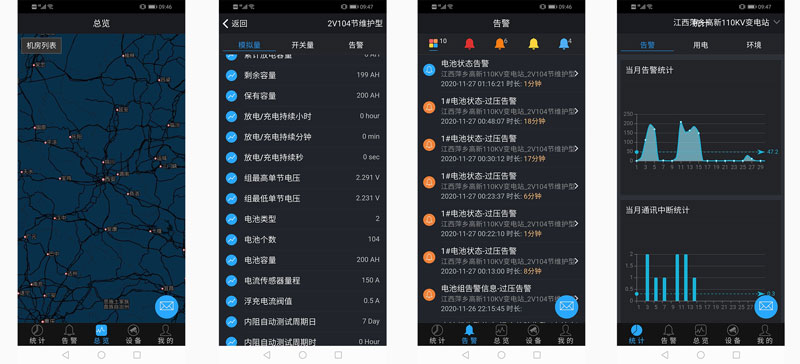

9. 手機APP:手機客戶端監控軟件,支持安卓和蘋果系統。

五、配置原則:

模塊名稱
型號
配置原則
BOMS蓄電池管理模塊
ZHT-JMM01
1組電池(不大于48節)用1個
2組電池(每組不大于40節)可用1個
單體監測維護模塊
ZHT-MM0112
1節電池用1個
模塊采集線
ZHT-VRTM35
1節電池用1束
電流傳感器
ZHT-CS*A
一組電池用1個
環境溫度傳感器
ZHT-CT01
一個主機用1個
適配電源
LRS-75-12
一個主機用1個
電源中繼器
ZHT-DZ30
大于管理模塊監測的電池數量時選用,每30節用1個
極柱漏液傳感器
ZHT-LY01
一個電池極柱用1個
